| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | SANTO |
| Πιστοποίηση: | ISO, CE |
| Αριθμό μοντέλου: | MH, BMH, MHL, MDG |
| Ποσότητα παραγγελίας min: | 1set |
|---|---|
| Τιμή: | USD2000-10000/set |
| Συσκευασία λεπτομέρειες: | Ηλεκτρικός και άλλος συσκευασμένος μέρη κοντά υψηλός - κλουβί ποιοτικού κοντραπλακέ, ακτίνες χάλυβα |
| Χρόνος παράδοσης: | 15-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 5000set/year |
| Όρος: | Νέος | Εξουσιοδότηση: | 12 μήνες |
|---|---|---|---|
| Έκταση: | 7.535m | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό, την εγκατάσταση τομέων, την ανάθεση και |
| Χαρακτηριστικό γνώρισμα: | Γερανός ατσάλινων σκελετών | Μέγιστο ύψος ανύψωσης: | 6m~30m |
| Εκτιμημένη στιγμή ανύψωσης: | Διαφορετικός | Μέγιστο ανυψωτικό φορτίο: | 1-20t, ανώτατο μέχρι 32t |
| Όνομα προϊόντων: | Γερανός επίγειων διακινούμενων ατσάλινων σκελετών | Εφαρμογή: | εργαστήριο, αποθήκη εμπορευμάτων, εγκαταστάσεις, εργοστάσιο, αποθήκη εμπορευμάτων και ούτω καθεξής |
| Μέθοδος ελέγχου: | Ασύρματος τηλεχειρισμός, επίγειος έλεγχος, έλεγχος κρεμαστών κοσμημάτων | Εκτιμημένη ικανότητα φόρτωσης: | 1-20t |
| Χρώμα: | Κίτρινος, κόκκινος, ή ως requirments | Πηγή ισχύος: | 3 η φάση 380V 50hz ή προσαρμόζεται |
| Παροχή ηλεκτρικού ρεύματος: | 220V~480V 50/60Hz | Χαρακτηριστικό γνώρισμα γερανών: | Εύκολος χρησιμοποιημένος γερανός γεφυρών δοκών, ενιαίος υπερυψωμένος γερανός δοκών, γερανός EOT, υπε |
| Τύπος: | Ενιαίος γερανός γεφυρών δοκών ανελκυστήρων, ενιαίος υπερυψωμένος γερανός δοκών, υπερυψωμένος γερανός | Ανυψωτικός μηχανισμός: | Ηλεκτρικός ανελκυστήρας |
| Ταχύτητα ανύψωσης: | 0~8m/min | Κύρια ηλεκτρικά μέρη: | Chint, ή ως requirments Siemens, Σνάιντερ |
| Υψηλό φως: | 32T ηλεκτρικός γερανός ατσάλινων σκελετών ανελκυστήρων,ZD41 ηλεκτρικός γερανός ατσάλινων σκελετών ανελκυστήρων,3T ηλεκτρικός ανελκυστήρας ατσάλινων σκελετών |
||

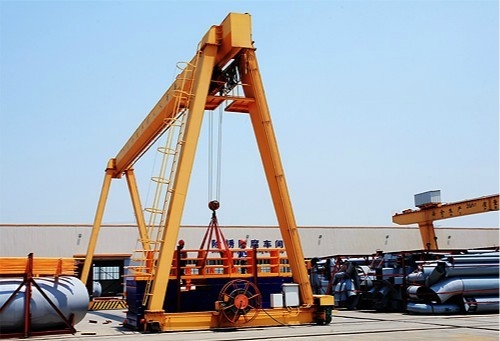

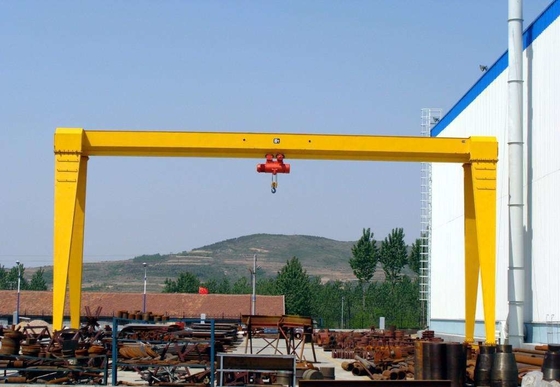

Ηλεκτρικός γερανός ατσάλινων σκελετών δοκών ανελκυστήρων ενιαίος με το γάντζο για τη Οικοδομική Βιομηχανία
Περιγραφή:
Ο ενιαίος γερανός ατσάλινων σκελετών δοκών έχει τα χαρακτηριστικά γνωρίσματα της απλής δομής, εύκολη εγκατάσταση, ελαφριά, καλή αντίσταση αέρα. Η κύρια δοκός είναι συνήθως προκατειλημμένη δομή τύπων παραθύρων ραγών. Ο ηλεκτρικοί γερανός ανελκυστήρων τύπων ανελκυστήρων πύί και το CD, MD και ούτω καθεξής πολλά είδη απαραίτητων χρήσεων ανελκυστήρων του προτύπου ηλεκτρικών, είναι ένα είδος ο μέσος και μικρής κλίμακας γερανός ανελκυστήρων που έχει τον άξονα που κινείται, είναι κατάλληλη ικανότητα 3t~32t ανύψωσης, είναι κατάλληλο η έκταση είναι 12~35 μέτρα, η θερμοκρασία συνθηκών εργασίας - 20℃ σε +40℃.
Χαρακτηριστικά γνωρίσματα ασφάλειας:
Η συσκευή προστασίας υπερφόρτωσης βάρους, μακροπρόθεσμα φέροντα υλικά πολυουρεθάνιου κορυφαίας ποιότητας αποθηκεύει, διακινούμενος διακόπτης ορίου γερανών, λειτουργία προστασίας τάσης χαμηλότερα, σύστημα στάσεων έκτακτης ανάγκης, τρέχον σύστημα προστασίας υπερφόρτωσης και ούτω καθεξής!
Τεχνική προδιαγραφή:
| Ικανότητα | τόνος | 3 | 5 | 10 | 16 | 20 | ||
| Έκταση | μ | 7, 10, 16,20,24,30, 35, 40 σύμφωνα με την απαίτηση | ||||||
| Μέθοδος λειτουργίας | Γραμμή κρεμαστών κοσμημάτων με το κουμπί το /Cabin/ Τύπου μακρινό | |||||||
| Ταχύτητα | Ανύψωση | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Διαγώνιο ταξίδι | 20 | 20 | 20 | 20 | 20 | |||
| Πολύ διακινούμενος | Έδαφος | 20 | 20 | 20 | 20 | 20 | ||
| Καμπίνα | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Μηχανή | Ανύψωση | Τύπος το /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Διαγώνιο ταξίδι | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | Yzd-4/0.84 | |||
| Πολύ διακινούμενος | Έδαφος |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Καμπίνα |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Ηλεκτρικός ανελκυστήρας | Πρότυπο | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ύψος ανύψωσης | μ | 6,9,12,18,24,30 | ||||||
| Καθήκον εργασίας | A3 | |||||||
| Παροχή ηλεκτρικού ρεύματος | εναλλασσόμενο ρεύμα 3phase 380V 50HZ (σύμφωνα με την απαίτησή σας) | |||||||
Λεπτομέρεια μερών του ενιαίου γερανού ατσάλινων σκελετών δοκών:
1. Ανυψωτικός μηχανισμός
- Ενιαίος ηλεκτρικός ανελκυστήρας δοκών
- Τύπος MDG Λ: Τοποθετημένος πλευρά ανελκυστήρας με το καβούρι
2. Οδηγημένο βαγονέτο και αλεσμένη ακτίνα τελών
- Σφυρηλατημένη βαλμένη φλάντζα ρόδα
- Άκαμπτη ενωμένη στενά ακτίνα τύπων παραθύρων
- συμπαγές σχεδιάγραμμα
3. Κύρια Grider και πόδια
- Κύρια δοκός και 4 πόδια είναι ενωμένος στενά τύπος παραθύρων
- Υλικό: χάλυβας άνθρακα με υψηλό - ποιότητα Q235B ή Q355B
- Η κύρια δοκός συνδέεται με τα μπουλόνια δύναμης.
- Ένωση συγκόλλησης που εξετάζεται από την ακτίνα X ή την υπερηχητική εξέταση
- Σχεδιασμένο Deflection≤1/800 της έκτασης
4. Έλεγχος
- Έλεγχος καμπινών
- Έλεγχος κρεμαστών κοσμημάτων
- Ασύρματος έλεγχος
5. Ηλεκτρικά μέρη
- Παροχή ηλεκτρικού ρεύματος αγωγών
- Όλη η κίνηση γερανών είναι ανεξάρτητη και μπορεί να οργανωθεί ταυτόχρονα.
- Βαθμός IP55 προστασίας
- Τα συστατικά τοποθετούνται με έναν φιλικό τρόπο συντήρησης, και ολόκληρο το σχεδιάγραμμα παρέχει την καλή προστασία
- Τα καλώδια γιρλαντών αναστέλλονται στις σέλες καλωδίων, που καθορίζονται στα καροτσάκια καλωδίων, που τρέχουν σε μια γαλβανισμένη γ-διαδρομή.
6. Ζωγραφική
- προστασία διάβρωσης μέσω της αφαίρεσης σκουριάς με τη μηχανική ανατίναξη πυροβολισμών Sa2.5
- Πρώτο στρώμα της επένδυσης εποξικών 30 μικρών
- Δεύτερο στρώμα της επένδυσης εποξικών 30 μικρών
- Τρίτο στρώμα του επιστρώματος του πολυουρεθάνιου 40 μικρά
- Μέσο πάχος: περίπου 100 μικρά
- Χρώμα: Κόκκινος ή πορτοκαλής σύμφωνα με τις απαιτήσεις
Πώς να επιλέξει:
1. Επιλογή του γερανού ατσάλινων σκελετών
Συμμορφωθείτε με τους σχετικούς κανονισμούς GB/T14406-1993 και GB5905-86 για τους γενικούς γερανούς ατσάλινων σκελετών.
Υπό κανονικές συνθήκες, η ικανότητα ανύψωσης είναι λιγότερο από 50t, η έκταση είναι λιγότερο από 35m, και δεν υπάρχει καμία ειδική απαίτηση για τη χρήση, ο ενιαίος τύπος κύριας δέσμης πρέπει να επιλεχτεί. Εάν το πλάτος του ποδιού ατσάλινων σκελετών πρέπει για να είναι μεγάλο, η ταχύτητα εργασίας είναι υψηλή, ή τα βαριά και μακροχρόνια κομμάτια ανυψώνονται συχνά, ο γερανός ατσάλινων σκελετών διπλός-δοκών πρέπει να επιλεχτεί.
2. Έκταση και cantilever μήκος
Η έκταση του γερανού ατσάλινων σκελετών είναι ένας σοβαρός παράγοντας που έχει επιπτώσεις στην ποιότητα ο ίδιος του γερανού. Στην επιλογή, η έκταση πρέπει να ελαχιστοποιηθεί κάτω από την προϋπόθεση της ικανοποίησης των όρων χρήσης εξοπλισμού και της ανταπόκρισης των προτύπων σειράς έκτασης.
3. Η αρχή το wheelbase
(α) μπορεί να καλύψει τις απαιτήσεις σταθερότητας του ατσάλινου σκελετού κατά μήκος της κατεύθυνσης της διαδρομής γερανών
(β) οι γενικές διαστάσεις των αγαθών πρέπει να είναι σε θέση να περάσουν ομαλά μέσω του επίπεδου πλαισίου χάλυβα των ζυγοστατών
(γ) σημειώστε ότι το wheelbase Β είναι ανάλογο προς την έκταση S. Γενικά, το wheelbase B= (1/4-1/6) S.
4. Το μέγεθος διαστήματος γερανών ατσάλινων σκελετών καθορίζεται
Κατά τη διάρκεια της εργασίας, πρέπει να υπάρξει ένα συγκεκριμένο ποσό του διαστήματος μεταξύ των εξωτερικών διαστάσεων του γερανού ατσάλινων σκελετών και της μετάβασης των αγαθών και των οχημάτων μεταφορών στο ναυπηγείο για να διευκολύνει τις διαδικασίες φόρτωσης και εκφόρτωσης. Όταν φορτώνοντας και ξεφορτώνοντας μέσα στην έκταση, το γενικό όχημα μεταφορών πρέπει να κρατήσει μια απόσταση περισσότερο από 0.7m από το πόδι πορτών. Όταν ο διαστολέας δεν λειτουργεί, πρέπει να υπάρξει μια απόσταση περισσότερο από 0.5m από το όχημα μεταφορών, και όταν περνούν τα αγαθά μέσω των ποδιών πορτών, πρέπει να υπάρξει μια απόσταση περισσότερο από 0.5m.
