| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | SANTO |
| Πιστοποίηση: | ISO, CE |
| Αριθμό μοντέλου: | MH, BMH, MHL, MDG |
| Ποσότητα παραγγελίας min: | 1set |
|---|---|
| Τιμή: | USD2000-10000/set |
| Συσκευασία λεπτομέρειες: | Ηλεκτρικός και άλλος συσκευασμένος μέρη κοντά υψηλός - κλουβί ποιοτικού κοντραπλακέ, ακτίνες χάλυβα |
| Χρόνος παράδοσης: | 15-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 5000set/year |
| Όρος: | Νέος | Εξουσιοδότηση: | 12 μήνες |
|---|---|---|---|
| Έκταση: | 7.535m | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό, την εγκατάσταση τομέων, την ανάθεση και |
| Χαρακτηριστικό γνώρισμα: | Γερανός ατσάλινων σκελετών | Μέγιστο ύψος ανύψωσης: | 6m~30m |
| Εκτιμημένη στιγμή ανύψωσης: | Διαφορετικός | Μέγιστο ανυψωτικό φορτίο: | 1-20t, ανώτατο μέχρι 32t |
| Όνομα προϊόντων: | Γερανός επίγειων διακινούμενων ατσάλινων σκελετών | Εφαρμογή: | εργαστήριο, αποθήκη εμπορευμάτων, εγκαταστάσεις, εργοστάσιο, αποθήκη εμπορευμάτων και ούτω καθεξής |
| Μέθοδος ελέγχου: | Ασύρματος τηλεχειρισμός, επίγειος έλεγχος, έλεγχος κρεμαστών κοσμημάτων | Εκτιμημένη ικανότητα φόρτωσης: | 1-20t |
| Χρώμα: | Κίτρινος, κόκκινος, ή ως requirments | Πηγή ισχύος: | 3 η φάση 380V 50hz ή προσαρμόζεται |
| Παροχή ηλεκτρικού ρεύματος: | 220V~480V 50/60Hz | Χαρακτηριστικό γνώρισμα γερανών: | Εύκολος χρησιμοποιημένος γερανός γεφυρών δοκών, ενιαίος υπερυψωμένος γερανός δοκών, γερανός EOT, υπε |
| Τύπος: | Ενιαίος γερανός γεφυρών δοκών ανελκυστήρων, ενιαίος υπερυψωμένος γερανός δοκών, υπερυψωμένος γερανός | Ανυψωτικός μηχανισμός: | Ηλεκτρικός ανελκυστήρας |
| Ταχύτητα ανύψωσης: | 0~8m/min | Κύρια ηλεκτρικά μέρη: | Chint, ή ως requirments Siemens, Σνάιντερ |
| Υψηλό φως: | Ενιαίος γερανός ατσάλινων σκελετών δοκών ακτίνων ζευκτόντων,γερανός ατσάλινων σκελετών έκτασης 7M 10 τόνος,γερανός ατσάλινων σκελετών ζευκτόντων έκτασης 40M |
||
Ενιαίος γερανός ατσάλινων σκελετών δοκών τύπων ακτίνων ζευκτόντων 10 τόνος για την τσιμεντοβιομηχανία
Περιγραφή:
Ο γερανός ατσάλινων σκελετών είναι ένας γερανός γέφυρα-τύπων στον οποίο η γέφυρα υποστηρίζεται στην επίγεια διαδρομή μέσω των ζυγοστατών και στις δύο πλευρές. Στη δομή, αποτελείται από τον ατσάλινο σκελετό, τον τρέχοντας μηχανισμό κάρρων, το ανυψωτικό καροτσάκι και τα ηλεκτρικά μέρη. Μερικοί γερανοί ατσάλινων σκελετών έχουν μόνο τους ζυγοστάτες σε μια πλευρά, και η άλλη πλευρά υποστηρίζεται στο κτήριο ή το τρίποδο εργοστασίων, τα οποία καλούνται γερανό ημι-ατσάλινων σκελετών. Το ανώτερο πλαίσιο γεφυρών του γερανού ατσάλινων σκελετών (συμπεριλαμβανομένης της κύριας δέσμης και της ακτίνας τελών), των ζυγοστατών, των χαμηλότερων ακτίνων και άλλων μερών. Προκειμένου να επεκταθεί η λειτουργώντας σειρά του γερανού, η κύρια δοκός μπορεί να επεκταθεί πέρα από τους ζυγοστάτες και σε μια ή τις δύο πλευρές να διαμορφώσει cantilever. Ένα καροτσάκι ανύψωσης με έναν φλόκο μπορεί επίσης να χρησιμοποιηθεί για να επεκτείνει τη λειτουργούσα σειρά του γερανού μέσω της πίσσας και της περιστροφής του φλόκου.
Τεχνική προδιαγραφή:
| Ικανότητα | τόνος | 3 | 5 | 10 | 16 | 20 | ||
| Έκταση | μ | 7, 10, 16,20,24,30, 35, 40 σύμφωνα με την απαίτηση | ||||||
| Μέθοδος λειτουργίας | Γραμμή κρεμαστών κοσμημάτων με το κουμπί το /Cabin/ Τύπου μακρινό | |||||||
| Ταχύτητα | Ανύψωση | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Διαγώνιο ταξίδι | 20 | 20 | 20 | 20 | 20 | |||
| Πολύ διακινούμενος | Έδαφος | 20 | 20 | 20 | 20 | 20 | ||
| Καμπίνα | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Μηχανή | Ανύψωση | Τύπος το /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Διαγώνιο ταξίδι | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | Yzd-4/0.84 | |||
| Πολύ διακινούμενος | Έδαφος |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Καμπίνα |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Ηλεκτρικός ανελκυστήρας | Πρότυπο | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ύψος ανύψωσης | μ | 6,9,12,18,24,30 | ||||||
| Καθήκον εργασίας | A3 | |||||||
| Παροχή ηλεκτρικού ρεύματος | εναλλασσόμενο ρεύμα 3phase 380V 50HZ (σύμφωνα με την απαίτησή σας) | |||||||
Πώς να επιλέξει:
1. Επιλογή του γερανού ατσάλινων σκελετών
Συμμορφωθείτε με τους σχετικούς κανονισμούς GB/T14406-1993 και GB5905-86 για τους γενικούς γερανούς ατσάλινων σκελετών.
Υπό κανονικές συνθήκες, η ικανότητα ανύψωσης είναι λιγότερο από 50t, η έκταση είναι λιγότερο από 35m, και δεν υπάρχει καμία ειδική απαίτηση για τη χρήση, ο ενιαίος τύπος κύριας δέσμης πρέπει να επιλεχτεί. Εάν το πλάτος του ποδιού ατσάλινων σκελετών πρέπει για να είναι μεγάλο, η ταχύτητα εργασίας είναι υψηλή, ή τα βαριά και μακροχρόνια κομμάτια ανυψώνονται συχνά, ο γερανός ατσάλινων σκελετών διπλός-δοκών πρέπει να επιλεχτεί.
2. Έκταση και cantilever μήκος
Η έκταση του γερανού ατσάλινων σκελετών είναι ένας σοβαρός παράγοντας που έχει επιπτώσεις στην ποιότητα ο ίδιος του γερανού. Στην επιλογή, η έκταση πρέπει να ελαχιστοποιηθεί κάτω από την προϋπόθεση της ικανοποίησης των όρων χρήσης εξοπλισμού και της ανταπόκρισης των προτύπων σειράς έκτασης.
3. Η αρχή το wheelbase
(α) μπορεί να καλύψει τις απαιτήσεις σταθερότητας του ατσάλινου σκελετού κατά μήκος της κατεύθυνσης της διαδρομής γερανών
(β) οι γενικές διαστάσεις των αγαθών πρέπει να είναι σε θέση να περάσουν ομαλά μέσω του επίπεδου πλαισίου χάλυβα των ζυγοστατών
(γ) σημειώστε ότι το wheelbase Β είναι ανάλογο προς την έκταση S. Γενικά, το wheelbase B= (1/4-1/6) S.
4. το μέγεθος διαστήματος γερανών ατσάλινων σκελετών καθορίζεται
Κατά τη διάρκεια της εργασίας, πρέπει να υπάρξει ένα συγκεκριμένο ποσό του διαστήματος μεταξύ των εξωτερικών διαστάσεων του γερανού ατσάλινων σκελετών και της μετάβασης των αγαθών και των οχημάτων μεταφορών στο ναυπηγείο για να διευκολύνει τις διαδικασίες φόρτωσης και εκφόρτωσης. Όταν φορτώνοντας και ξεφορτώνοντας μέσα στην έκταση, το γενικό όχημα μεταφορών πρέπει να κρατήσει μια απόσταση περισσότερο από 0.7m από το πόδι πορτών. Όταν ο διαστολέας δεν λειτουργεί, πρέπει να υπάρξει μια απόσταση περισσότερο από 0.5m από το όχημα μεταφορών, και όταν περνούν τα αγαθά μέσω των ποδιών πορτών, πρέπει να υπάρξει μια απόσταση περισσότερο από 0.5m.

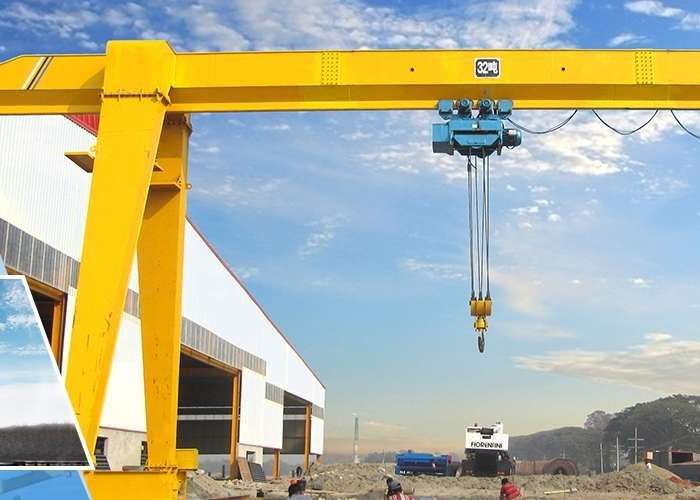

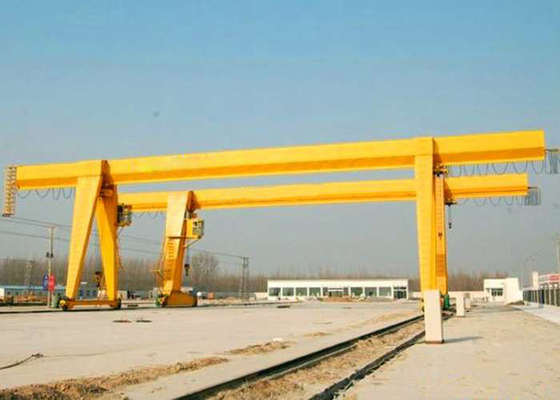

Φωτογραφίες γερανών:
